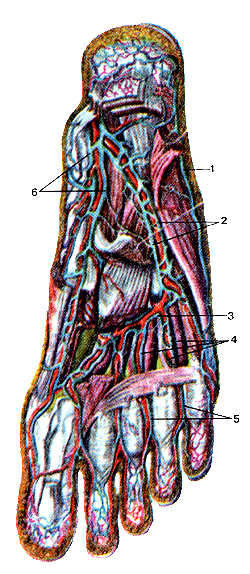

Рис. 326. Вены подошвы стопы, правой. Вид снизу. Подошвенный апоневроз и поверхностные мышцы частично удалены. 1-латеральная краевая вена стопы; 2-латеральные подошвенные вены; 3-подош-венная венозная дуга; 4-по-дошвенные плюсневые вены; 5-подошвенные пальцевые пены; 6-медиальные подошвенные вены.
Fig. 326. Вены подошвы стопы, правой. Вид .снизу. Подошвенный апоневроз и
поверхностные мышцы частично удалены.
1-v. marginalis lateralis; 2-vv.
plantares laterales; 3-arcus
vcnosus plantaris; 4-vv.
metatarsales plantares; 5-vv.
digitales plantares; 6-vv.
plantares mediales.
Fig.326. Veins of right foot.
View from below. Plantar aponeurosis and superficial muscles are partially removed.
1-later plantar marginal vein; 2-lateral plantar veins; 3-plantar venosous arch; 4-plantar mctatarsal veins; 5-plantar digital veins; 6-medial plantar veins.

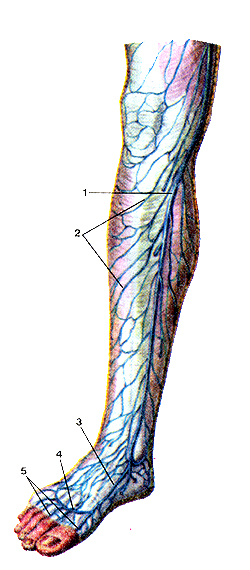

Рис. 327. Поверхностные вены голени, правой. Вид спереди.
I-большая подкожная вена ноги;
2-подкожные вены голени; 3-ме-
диальная краевая вена стопы;
4-тыльная венозная дуга стопы;
5-тыльные пальцевые вены.
Fig. 327. Поверхностные зены голени, правой. Вид спереди, l-v. saphena magna; l-v. saphena magna; 2-vv. siibcutaneae cruris; 3-v. marginalis medialis; 4-arcus veno-sus plantaris dorsalis; 5-vv. dorsales digiroaim.
Fig.327. Superficial veins of right
leg. Frontal view.
I-great suphenous vein; 2-subcu-laneal (superficial) veins of leg; 3-mcdial plantar marginal vein; 4-dorsal venosous arch of leg.

Рис. 328. Поверхностные вены
голени, правой. Вид сзади. 1-подколенная вена; 2-малая подкожная вена ноги; 3-латеральная краевая вена (стопы); 4-подкожные вены голени; 5-большая подкожная вена ноги.
Fig. 328. Поверхностные вены
голени, правой. Вид сзади. 1-v. poplitea; 2-v. saphena parva; 3-v. marginalis lateralis; 4-vv. subcutaneae cruris; 5-v. saphena magna.
Fig. 328. Superficial veins of right cms.
Posterior aspect.
1-popliteal vein; 2-small saphcneus vein; 3-lateral marginal vein (of foot); 4-subcutaneal veins of leg; 5-great suphenous vein.

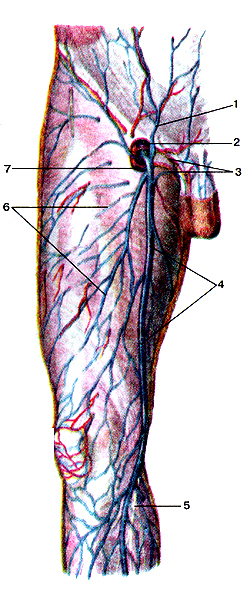

Рис. 329. Поверхностные пены бедра, правого. Вид
спереди.
1-поверхностная надчревная вена; 2-бедренная пена; 3-наружные половые вены: 4-большая подкожная вена ноги; 5-подкожный нерв; 6-подкожные вены бедра; 7-овальная ямка.
Fig. 329. Поверхностные вены бедра, правого. Вид спереди.
l-v. epigastrica superflcialis; 2-v. femoralis; 3-vv. pudendae externae; 4-v. saphena magna: 5-n. eulaneus; b-vv. subcu-Xanea femovis', 1 -fossa o\a\\s.
Fig. 329. Superficial veins of right femur. Frontal aspect. 1-superficial epigastric vein; 2-femoral vein; 3-external pudenda! vein; 4-great suphe-nous vein; 5-suphenous nerve: 6-subcutaneal veins (of femur); 7-oval fossa.

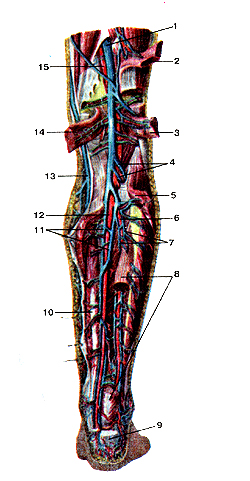

Рис. 330. Глубокие вены голени, правой. Вид сзади. 1-подколенная вена; 2-двуглавая мышца бедра; 3-латеральная головка икроножной мышцы; 4-передние большеберцовые вены; 5-камбаловидная мышца (отрезана и отогнута в медиальную сторону); 6-малоберцовая артерия; 7-малоберцовые вены; 8-длин-ная мышца, сгибающая большой палец стопы; 9-пяточное (Ахиллово) сухожилие; 10-длинная мышца, сгибающая пальцы (стопы); 11-задние большеберцовые вены; 12-задняябольшебер-цовая артерия; 13-большая подкожная вена ноге; 14-медиальная головка икроножной мышцы; 15-подколенная артерия.
Fig. 330. Глубокие вены голени, правой. Вид сзади. 1-v. poplitea; 2-m. biceps femoris; 3-m. gastrocnemius (caput laterale); 4-w. tibiales anteriores; 5-m. soleus; 6-a. fibularis; 7-w. fibulares; 8-m. flexor hallucis longus; 9-tendo calcaneus; 10-m. flexor digitorum longus; 11-w. tibiales posteriores; 12-a. tibialis posterior; 13-v. saphena magna; 14-m. gastrocnemius (caput mediale); 15-a.poplitea.
Fig. 330. Deep veins of right leg. Posterior aspect. I-popliteal vein; 2-biceps femuris; 3-lateral head of gastrocnemius; 4-anterior (ibial veins; 5-soleus (cut and unfolded); 6-fibular artery; 7-fibular vein; 8-llexor hallucis longus; 9 -plantar (Achilles) tendon; 10-llexor digitorum longus; 11-posterior tibial veins; 12-posterior tibial artery; 13-great suphenous vein; 14-medial head of gastrocnemius; 15-popliteus.

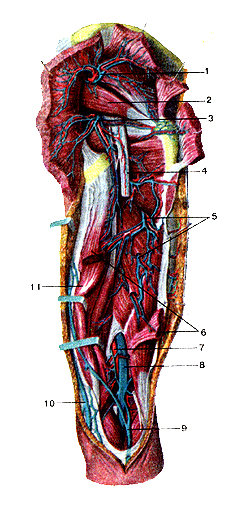

Рис. 331. Глубокие вены бедра, правою. Вид сзади. Большая и средняя ягодичные мышцы перерезаны и отвернуты в стороны,
длинная головка двуглавой мышцы частично удалена. 1-верхняя ягодичная вена; 2-грушевидная мышца; 3-нижняя ягодичная вена; 4-седалищный нерв (отрезан и удален); 5-пробода-юшие вены; б-ллинная головка двуглавой мышцы бедра; 7-под-коленная артерия; 8-подколенная вена; 9-маная подкожная вена ноги; 10-большая подкожная вена ноги: 11-полусухожильная мышца (оттянута в медиальную сторону).
Fig. 331. Глубокие вены бедра, правого. Вид сзати. Большая и средняя ягодичные мышцы перерезаны и отвернугы в стороны,
спинная головка двуглавой мышцы частично удалена. 1-v. glutea superior; 2-m. pirilbrmis; 3-v. glutea inferior; 4-n. ischiadi-cus; 5-vv. perforantes; 6-m. biceps lemons (caput longum); 1-я. poplitea; 8-v. poplitea; 9-v. saphena parva; 10-v. saphena magna; I l-m. semitendinosus.
Fig. 331. Deep veins of right femur. Posterior aspect. Gluteus max-imus and gluteus rnedius are cut and unfolded. Long head of biceps
muscle of lemur is partially removed.
I-gluteus superior; 2-pirilormis; 3-gluteus interior; 4-sciatic nerve (removed); 5-perforating veins; 6-long head of biceps lemons; 7-popli-teus artery; 8-politeal vein; 9-small sapheneus vein; 10-great sapheneus vein; 11-semitendinosus (unfolded to the medial).

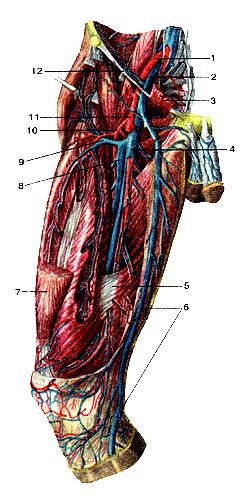

Рис. 332. Глубокие вены бедра, правого. Вид спереди. Портняжная и прямая мышцы бедра частично удалены. 1-наружная подвздошная артерия; 2-наружная подвздошная вена; 3-гребснчатая мышца (отрезана и отвернута вверх); 4-бедрен-ная вена; 5-сухожильная пластинка, натянутая между широкой мышцей бедра и большой приводящей мышцей; 6-большая подкожная вена ноги; 7-прямая мышца бедра (отрезана); 8-глубокая вена бедра; 9-латеральная вена, окружающая бедренную кость; 10-глубокая артерия бедра; 11-бедренная артерия; 12-паховая связка.
Fig. 332. Глубокие вены бедра, правого. Вид спереди. Портняжная и прямая мышцы бедра частично удалены, l-a. iliaca externa; 2-v. iliaca externa; 3-m. pectineus (отрезана и от-вернуга вверх); 4-v. femoralis; 5-lamina tendinea между m. vastus femoris et m. adductor magnus; 6-v. saphena magna; 7-m. rectus femoris; 8-v. profunda lemons; 9-v. circumllexa femoris lateralis; 10-a. fcmoris profunda; II-a. lemoris; 12-lig. inguinale.
Fig. 332. Deep veins of right thigh. Frontal aspect.
Rectus femoris and sartorius are partially removed. 1-external iliac artery; 2-external iliac vein; 3-pectineus (cut and unfolded upstairs); 4-femoral vein; 5-tendinous plate situated between vastus medialis and adductor major; 6-great sapheneus vein; 7-rectus femuris; 8-deep vein of thigh; 9-lateral circumflex femoralis vein; 10-deepanery of thigh; 11-femoral artery; 12-inguinal ligament.
