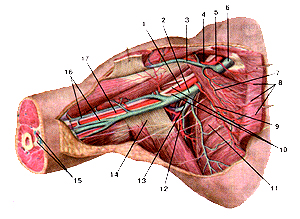

Рис. 291. Подмышечная артерия и ее ветви. Большая грудная
мышца перерезана и отвернута в стороны. 1-подмышечная артерия; 2-подмышечная вена; 3-латеральная подкожная вена руки: 4-грудо-акромиальная артерия; 5-подклю-чичная артерия; 6-подключичная вена; 7-верхняя грудная артерия; 8-большая грудная мышца (отрезана и отвернута в медиальную сторону); 9-латеральная грудная артерия; 10-стволы плечевого сплетения (нервного); 11-передняя зубчатая мышца; 12-грудо-спинная артерия; 13-подлопаточная артерия и вена; 14-сухожилие широчайшей мышцы спины; 15-сосудисто-нервный пучок (плеча); 16-плечевые вены; 17-плечевая артерия.
Fig. 291. Подмышечная артерия и ее ветви. Большая грудная
мышца перерезана и отвернута в стороны. 1-а. axillaris; 2-v. axillaris; 3-v. cephalica; 4-thoracoacromialis; 5-a subctavia; 6-v. subclavia; 7-a. thoracica superior; 8-m. pectoralis ante rior; 9-a. thoracica lateralis; 10-trunci plexus brahiales; ll-m. serratu: anterior; 12-(11 a. thoracodorsalis); 13-a. subscapularis et v.subscapu lans; 14-tendomusculilatissimusdorsi; 15-complexvasosanquine-ner vosum; 16-w. brachiales; 17-a. brachialis.
Fig. 291. Axillary artery and its branches. Pectoralis major muscle is cut and unfolded.
1-axillary artery; 2-axillary vein; 3-cephalic nein; 4-thoraco-acromis artery; 5-subclavian artery; 6-subclavian vein; 7-superior thoraci anery; 8-pectoralis major muscle (is cut and unfolded to the medif side); 9 -lateral thoracic artery; 10-trunks of brachial (nerve) plexus 11-serratus anterior (muscle); 12-thoracodorsal artery; 13-subscapula artery and vein; 14-tendon of latissimus dorsi muscle; 15-vasculonerv fascicle; 16-brachial veins; 17-brachial artery.

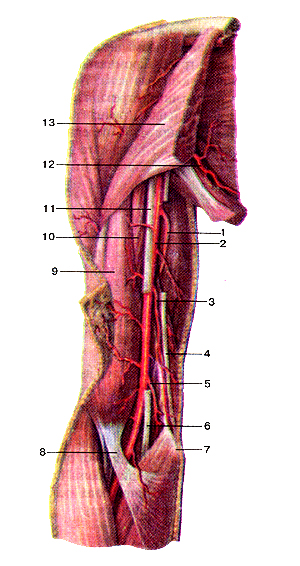

Рис. 292. Артерии плеча, правого. Вид спереди. 1-глубокая артерия плеча; 2-плечевая артерия; 3-верхняя локтевая коллатеральная аргерия; 4-локтевой нерв; 5-нижияя локтевая коллатеральная артерия; 6-срединный нерв; 7-медиальный над-мыщелок плечевой кости; 8-апоневроз двуглавой мышцы плеча: 9-двутлавая мышца плеча; 10-клювовидно-плечевая мышца; 11-срединный нерв; 12-подлопаточная артерия; 13-большая грудная мышца;
Fig. 292. Артерии плеча, правого. Вид спереди. 1-а. protunda brachii; 2-a. brachialis; 3-a. collateralis ulnaris superior; 4-n. Tjlnaris; 5-я. collateralis ulnaris inferior; 6-n. medianus; 7-epi-condylus medialis; 8-aponeurosis m. bicipitis brachii; 9-m. biceps brachii; 10-m. coracobrachialis; 11-n.medianus; 12-a. subscapularis; 13-m. pectoralis major.
Fig. 292. Arteries of right arm. Frontal view.
1-deep brachial artery; 2-brachial artery; 3-superior ulnar collateral artery; 4-ulnar nerve; 5-interior ulnar collateral artery; 6-median nerve; 7-medial epicodyle of humeris; 8-bicipital aponeurosis; 9-biceps brachii; 10-coracobrachialis; 11-median nerve; 12-subscapular artery; 13-pectoral major muscle.

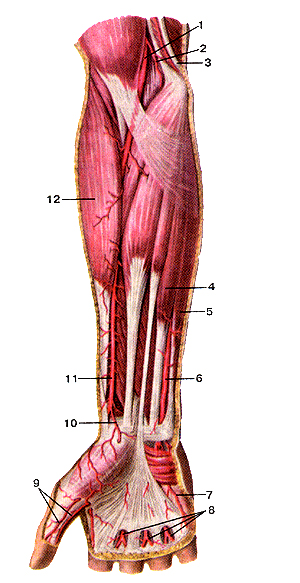

Рис. 293. Поверхностные артерии предплечья и кисти, правой.
Вид спереди.
1-плечевая артерия; 2-нижняя локтевая коллатеральная артерия; 3-локтевой нерв; 4-мышца-поверхностный сгибатель пальцев; 5-мышца--локтевой сгибатель запястья; 6-локтевая артерия; 7-ладонная локтевая артерия мизинца; 8-обшие ладонные пальцевые артерии; 9-артерия большого пальца кисти; 10-поверхно-стная ладонная ветвь лучевой артерии; 11-лучевая артерия; 12-плечелучевая мышца.
Fig. 293. Поверхностные артерии предплечья и кисти, правой.
Вид спереди.
1-а. brachialis; 2-a. collateralis ulnaris inferior; 3-n. ulnaris; 4-m. flexor digitorum superficial is; 5-m. tlexor carpi ulnaris; 7-a. palmaris ulnaris digiti minimi; 8-aa. digitales palmares communes; 9-a. princeps pollicis; 10-r. palmaris superficialis a. radialis; ll-a. radialis; 12-m. bra-chioradialis.
Fig. 293. Superficial arteries of right forearm and hand.
Anterior aspect.
1-brachial artery; 2-inlerior ulnar collateral artery; 3-ulnar nerve; 4-flexor digitorum superficialis; 5-flexor carpi ulnaris; 6-ulnar artery; 7-palmar ulnar artery of digitiminimi; 8-eommon palmar digital arteries;
9-pllllccpb pollit-b iiltciy; УО-аирсгГили\ puhuur blanch чГ ludial aiv^iy,
11-radial artery; 12-brachioradialis (muscle).

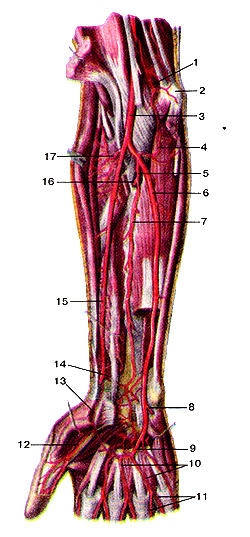

Рис. 294. Глубокие артерии предплечья и кисти, правой.
Вид спереди.
1-нижняя локтевая коллатеральная артерия; 2-медиальный над-мыщелок плечевой кости; 3-плечевая артерия; 4-возвратная локтевая артерия; 5-обшая межкостная артерия; 6-локтевая артерия; 7-передняя межкостная артерия; 8-глубокая ладонная ветвь локтевой артерии; 9-поверхностная ладонная дуга; 10-обшие ладонные пальцевые артерии; I (-собственные ладонные пальцевые артерии; 12-артерия большого пальца кисти; 13-поверхностная ладонная ветвь лучевой артерии; 14-ладонная запястная ветвь; 15-лучевая артерия; 16-тыльная межкостная артерия; 17-лучевая возвратная артерия.
Fig. 294. Глубокие артерии предплечья и кисти, правой.
Вид спереди.
l-a. collateralis ulnaris inferior; 2-epicondylus medialis; 3-a. brachialis; 4-a. recurrens ulnaris; 5-a. interossea communis: 6-a. ulnaris; 7-a. interossea anterior; 8-r. palmaris profundus a. ulnaris; 9-arcus palmaris superficialis; 10-aa. digitales palmares communes; 11-aa. digitales palmares propriae; 12-a. princeps pollicis; 13-r. palmaris superficialis a. radialis; 14-r. carpalis palmaris; 15-a. radialis; 16-a. interossea posterior; 17-a. recurrens radialis.
Fig. 294. Deep arteries of right forearm and hand. Anterior aspect. 1-inferior ulnar collateral artery; 2-medial epicodyle of humeris; 3-brachial artery; 4-ulnar recurrent artery; 5-common interosseus artery; 6-ulnar artery; 7-anterior interosseus artery; 8-deep palmar branch of ulnar artery; 9-superficial palmar arch; 10-common palmar digital arteries; 11-proper digital arteries; 12-artery of thumb; 13-superficial palmar branch of radial artery; 14-palmar carpal branch; 15-radial artery; 16-dorsal interosseus artery; 17-radial recurrent artery.

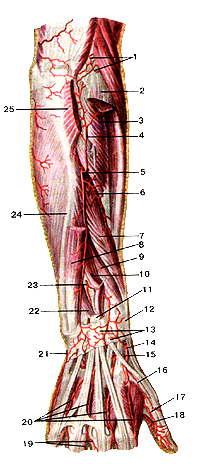

Рис. 295. Артерии предплечья и кисти, правой. Вид сзади. 1-артериальная сеть локтевого сустава. 2-мышиа, разгибающая пальцы; 3-мышца-супинатор; 4-возвратная межкостная артерия; 5-задняя межкостная артерия; 6-мышечная ветвь; 7-длинная мышца, отводящая большой палец кисти; 8-мышца—локтевой разгибатель запястья (отрезана); 9-мышца—короткий разгибатель большою пальца кисти; 10-мышца—длинный разгибатель большого пальца кисти; 11-сухожилия мышцы, разгибающей пальцы; 12-удерживатель сухожилии мышц-разгибателей; lS-тыльная (дорсальная) сеть запястья (артериальная); 14-лу-чевая артерия; 15-тыльная (дорсальная) запястная ветвь (лучевой артерии); 16-первая задняя межкостная артерия; 17-локтевая артерия большого пальца; 18-лучевая артерия большого пальца кисти; 19-пальцевые тыльные артерии; 20-тыльные (дорсальные) пястные артерии; 21-тыльная (дорсальная) запястная ветвь (локтевой артерии); 22-мышца-разгибатель указательного пальца кисти; 23-передняя межкостная артерия; 24-мышца-локтевой сгибатель запястья 25-локтевая мышца.
Fig. 295. Артерии предплечья и кисти, правой. Вид сзади. 1-rete aniculare cubiti; 2-m. extensor digitorum; 3-m. supinator; 4-a. interossea recurrens; 5-a. interossea posterior; 6-r. muscularis; 7-m. abductor pollicis brevis; 8-m. extensor carpi ulnaris; 9-m. extensor pollicis brevis; 10-m. extensor pollicis longas; 11-tendines m. extensoris digitorum; 12-retinaculum extensurum; 13-rete carpale dorsale; 14-a. radialis; 15-r. carpalis dorsalis a. radialis; 16-a. interossea posterior prima; 17-a. ulnaris pollicis; 18-a. radialis pollicis; 19-aa. digitales dor-sale; 20-aa. metacarpals dorsales; 21-r. carpalis dorsalis a. ulnaris; 22-m. extensor indicis; 23-a. interossea anterior; 24-m. flexor carpi ulnaris; 25-m.anconeus.
Fig. 295. Arteries of right forearm and hand. Posterior view. 1-cubital anastomosis; 2-digital extensor muscle; 3-supinator muscle; 4-recurrent interosseus artery; 5-posterior interosseus 24 artery; 6-muscular branch; 7-abductor pollicis longus; 8-exten-sor carpiulnaris (removed); 9-extensor pollicis brevis; 10-exten-sor pollicis longus; II-tendinous of extensor digitorum; 12-exten-sor retinaculum; 13-dorsal (arterial) network of wrist; 14-radial artery; 15-dorsal сафа! branch (of radial artery); 16-1-st posterior interosseus artery; 17-ulnar pollicisa artery; 18-radial pollicisa artery; 19-proper dorsal digital arteries; 20-dorsal digital arteries; 21-dorsa! branch (of ulnar artery); 22-extensor indicis; 23-anterior interosseus artery; 24-Ыехогсаф! ulnaris; 25-anconeus.

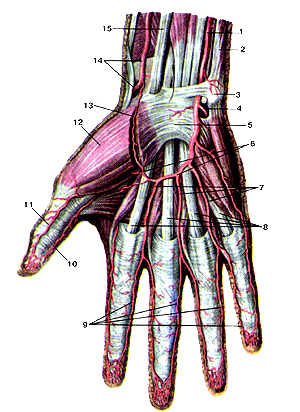

Рис. 296. Поверхностные артерии кисти, правой. Вид спереди. I-локтевая артерия; 2-мышца-локтевой сгибатель запястья; 3-го-роховидная кость; 4-глубокая ладонная ветвь; 5-удерживательсухожилий мышц-сгибателей; 6-иоверхностная ладонная дуга; 7-обшие ладонные пальцевые артерии; 8-сухожилия мышцы -поверхностного сгибателя пальцев (кисти); 9-собственные ладонные пальцевые артерии; 10-локтевая артерия большого пальца кисти; 11-лучевая артерия большого пальцы кисти; 12-корот-кая мышца, отводящая большой палец кисти; 13-поверхностная ладонная ветвь (лучевой артерии); 14-лучевая артерия; 15-сухо-жилие мышцы-лучевого сгибателя запястья.
Fig. 296. Поверхностные артерии кисти, правой. Вид спереди. 1-a.ularis; 2-m. flexor carpi ulnaris; 3-os pisiforme; 4-r. palmaris pro-fundus; 5-retinaculum flexorum; 6-arcus palmaris superficialis; 7-aa. digitales palmares communes; 8-tendines m. flexoris digitorum supcr-ticialis; 9-aa. digilales palmares propriae; 10-a. ulnaris pollicis; 11-a. radialis pollicis; 12-m. abductor pollicis brevis; 13-r. palmaris superficialis a. radialis; 14-a. radialis; 15-tendo m. flexoris carpi radialis.
Fig. 296. Superficial arteries of right hand. Anterior aspect. 1-ulnar artery; 2-flexor carpi ulnaric; 3-pisitorm bone; 4-deep palmar branch; 5-flexor retinaculum; 6-superficial palmar arch; 7-common palmar digital arteries; 8-tendon of flexor digitorum superficialis; 9-proper palmar digital arteries, 10-ulnar pollicis artery; 11-radial pollicis artery; 12-abductor pollicis brevis; 13-supertlcial palmar branch of radial artery; 14-radial artery; 15-tendon of flexor carpi radialis.

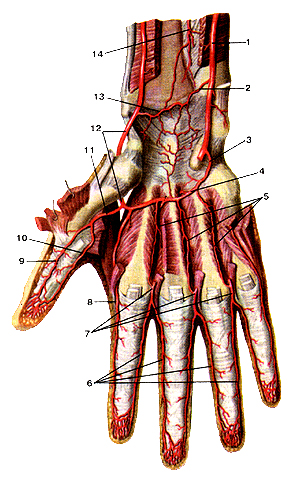

Рис. 297. Глубокие артерии кисти, правой. Вид спереди. 1-локтевая артерия; 2-ладонная запястная ветвь локтевой артерии; 3-глубокая ладонная ветвь; 4-глубокая ладонная дуга; 5-ладонные пястные артерии; 6-собственные ладонные пальцевые артерии; 7-общие ладонные пальцевые артерии; 8-лучевая артерия указательного пальца; 9-лучевая артерия большого пальца кисти; 10-локтевая артерия большого пальца кисти; 11-артерия большого пальца кисти; 12-лучсвая артерия; 13-ладонная запястная ветвь лучевой артерии; 14-передняя межкостная артерия.
Fig. 297. Глубокие артерии кисти, правой. Вид спереди. 1-а. ulnaris; 2-r. carpalis dorsalis a. radialis; 3-r. palmaris profundus; 4-arcus palmaris profundus; 5-aa. metacarpales palmares; 6-aa. digitales palmares propriae; 7-aa. digitales palmares communis; 8-a. ulnaris indicis; 9-a. radialis pollicis; 10-a. ulnaris pollicis; 11-a. princeps polli-cis; 12-a. radialis; 13-r. carpalis palmaris a. radialis; 14-a. interossea anterior.
Fig. 297. Deep arteries of right hand. Frontal view. I-ulnar artery; 2-palmar carpal branch of ulnar artery; 3-deep palmar branch; 4-deep palmar arch; 5-extensor retinaculum; 6-superficial palmar arch; 7-common digital palmar arteries; 8-tendon of flexor digito-rum superficialis; 9-radial pollicis artery; 10-ulnar pollicis artery; II-princeps pollicis artery; 12-abductor pollicis brevis; 13-superficial palmar branch of radial artery; 14-anterior interosseus artery.

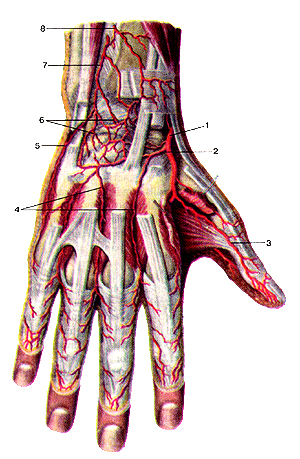

Рис. 298. Артерии кисти, правой. Вид сзади. 1-лучевая артерия; 2-тыльная запястная ветвь лучевой артерии; 3-локтевая ладонная артерия большого пальца кисти; 4-тыльиые пястные артерии; 5-тыльная запястная ветвь локтевой артерии; 6-тыльная сеть запястья; 7-тыльная межкостная артерия; 8-тыльная ветвь передней межкостной артерии.
Fig. 298. Артерии кисти, правой. Вид сзади. 1 -a. radialis; 2-r. palmaris dorsalis a. radialis; 3-a. ulnaris palmaris pol-licis; 4-aa. те!асафа!5 dorsales; 5-r. сафаНя dorsalis a. ulnaris; 6-rete сафа!е dorsale; 1-й. interossea dorsalis; 8-r. dorsalis a. interossea.
Fig. 298. Arteries of right hand. Anterior aspect. I-radial artery; 2-dorsal сафа! branch of radial artery; 3-ulnar palmar artery of thumb; 4-dorsal interosseus arteries; 5-dorsal сафа! branch of ulnar artery; 6-dorsal сафа! arch; 7-dorsal interosseus artery; 8-dorsal branch of anterior interosseus artery.
