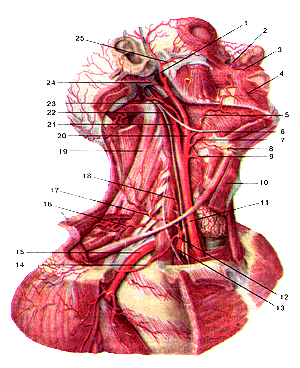

Рис. 285. Общая сонная (arteria carotis communis) и подключичная (arteria subelavia) артерии и их ветви. Мышцы
шеи частично удалены. Вид справа.
1-поверхностная височная артерия; 2-угловая аргерия; 3-верхияя губная артерия; 4-нижняя губная артерия; 5-липевая артерия; 6-подъязычный нерв; 7-язычная аргерия; 8-подъязычная кость; 9-всрхняя щитовидная артерия; 10-фудино-подъязычная мышца; 11-правая общая сонная аргерия; 12-щито-шсйный ствол; 13-под-ключичная артерия (прсдлестничная часть); 14-надлопаточная артерия; 15-подключичиная артерия; 16-поперечная аргерия шеи; 17-поверхностная шейная артерия; 18-восходящая артерия шеи; 19-мышца; поднимающая лопатку; 20-наружная сонная артерия; 21-внугренняя сонная артерия; 22-блуждающий нерв; 23-затылоч-ная артерия; 24-задняя ушная артерия; 25-поперечная артерия липа.
Fig. 285. Общая сонная и подключичная артерии и их ветви.
Мышцы шеи частично удалены. Вид справа. 1-а. temporalis superficialis; 2-a. angularis; 3-a. labialis superior; 4-a. labialis inferior; 5-a. facialis; 6-n. hypoglossus; 7-a. lingualis; 8-os hyoideum; 9-a. thyroidea superior; 10-m. sternohyoideus; I l-a. carotis communis (dextra); 12-truncus thyrocervicalis; 13-a. subelavia (pars prescalenis); 14-a. supraseapularis; 15-a. subelavia; 16-a. transversacer-vicis; 17-a. eervicalis superficialis; 18-a. cervicalis ascendens; 19-m. lev-ator scapulae; 20-a. carotis externa; 21-a. carotis interna; 22-n. vagus; 23-a. occipitalis; 24-a. auricularis posterior; 25-a. transersa faciei.
Fig. 285. Common carotid artery and subclavian artery and their branches. Muscles of neck are partially removed. View from the right. 1 -superficial temporal artery; 2-angular artery; 3-superior labial artery; 4-inlcrior labial artery; 5-facial artery; 6-hypoglossal nerve; 7-lingual artery; 8-hyoid bone; 9-superior thyroid artery; 10-stemohyoid muscle; ll-common carotid artery; 12-thyrocervical trunk; 13-subclavian artery (prescalcnic part); 14-suprascapularartery; 15-subclavian artery; 16-transverse cervical artery; 17-superficial artery;18-ascending cervical artery; 19-levator scapulae (muscle); 20-external carotid artery; 21-internal carotid artery; 22-vagus nerve; 23-occipital artery; 24-posteri-or ear artery; 25-transverse facial artery.

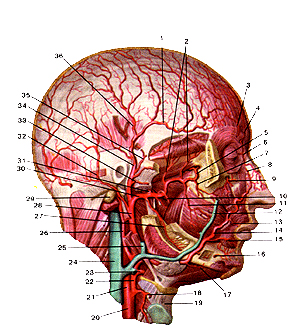

Рис. 286. Глубокие артерии головы. Вид справа. 1-лобная ветвь поверхностной височной артерии; 2-глубокие височные артерии; 3-надглазничная артерия; 4-надблоковая артерия; 5-верхнечелюстная артерия (крыловидно-небный отдел); 6-дорсальная артерия носа; 7-задняя верхняя альвеолярная артерия; 8-угловая артерия; 9-подглазничная артерия; 10-жевательная артерия; 11-щечная артерия; 12-лицевая вена; 13-верхняя губная артерия; 14-лицевая артерия; 15-нижняя губная артерия; 16-под-бородочная артерия; 17-подподбородочная (поднижнечелюстная) артерия; 18-верхняя гортанная артерия; 19-щито-подъязычная мембрана; 20-общая сонная артерия; 21-внутренняя сонная артерия; 22-наружная сонная артерия; 23-язычная артерия; 24-внут-ренняя яремная вена; 25-занижнечелюстная вена; 26-затылочная артерия; 27-нижняя альвеолярная артерия; 28-наружная сонная артерия; 29-сосцевидный отросток височной кости; 30-верхнече-люстная артерия (челюстной отдел); 31-средняя менингиальная артерия; 32-задняя ушная артерия; 33-поперечная артерия лица; 34-поверхностная височная артерия; 35-средняя височная артерия; 36-теменная ветвь поверхностной височной артерии.
Fig. 286. Глубокие артерии головы. Вид справа. \-r. frontalis a. temporalis superficialis; 2-aa. temporales profundae; 3-a. supraorbitalis; 4-a. supratrochlearis; 5-a. maxillaris (pars sphenopalatina); 6-a. dorsalis nasi; 7-a. alveolaris superior posterior; 8-a. angularis; 9-a.ifraorbitalis; 10-a. masseterica; ll-a. buccalis; 12-v. lacialis; 13-a. labialis superior; 14-a. facialis; 15-a.labialis inferior; 16-a. mentalis; 17-a. submentalis (a. submandibularis); 18-a. laryngea superior; ll)-membrana thyrohyoidea; 20-a. carotis communis; 21-a. carotis interna; 22-a. carotis externa; 23-a. lingualis; 24-v. jugularis interna; 25-v. retromandibulars; 26-a. occipitalis; 27-a. alveolaris inferior; 28-a. carotis externa; 29-processus mastoideus ossis temporale; 30-a. maxillaris (pars mandibularis); 31-a. meningea media; 32-a.auricularis posterior; 33-a. transversa laciei; 34-a. temporalis; 35-a. temporalis media; 36-r.parietalis a. temporalis superficialis.
Fig. 286. Deep arteries of head. View from the right. 1-frontal branch of temporal artery; 2-angular artery; 3-superior labial artery; 4-supratrochlear artery; 5-maxillar artery (pterygopalatine part); 6-dorsal nasal artery; 7-posterior superior alveolar artery; 8-angular artery; 9-infraorbital artery; 10-masseteric artery; ll-buccal artery; 12-facial artery; 13-superior labial artery; 14-facial artery; 15-inferior labial artery; 16-mental artery; 17-submental artery; 18-superi-or laryngeal artery; 19-thyrohyoid membrane; 20-common carotid artery; 21-internal carotid artery; 22-external carotid artery; 23-lingual artery; 24-intemal jugular vein; 25-retromandibular vein; 26-occipital artery; 27-inferior alveolar artery; 28-external carotid artery; 29-mas-toid process of temporal bone; 30-maxillar artery (mandibular part); 31-medial meningeal artery; 32-posterior auricular artery; 33-trans-verse facial artery; 34-superficial temporal artery; 35-medial temporal artery; 36-parietal branch of superficial temporal artery.

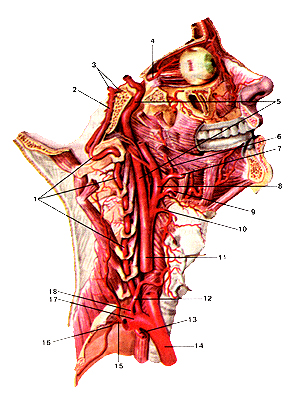

Рис. 287. Глубокие артерии шеи и головы. Вид справа. 1-позвоночная артерия; 2-базилярная артерия; 3-правая и левая задние мозговые артерии; 4-глазная артерия; 5-внутренняя сонная артерия; 6-восходящая небная артерия; 7-лицевая артерия; 8-наружная сонная артерия; 9-язычная артерия; 10-верхняя щитовидная артерия; 11-общая сонная артерия; 12-восходящая шейная артерия; 13-внутренняя грудная артерия; 14-плечеголов-ной ствол; 15-реберно-шейный ствол; 16-самая верхняя межреберная артерия; 17-иодключичная артерия; 18-шито-шейный ствол.
Fig. 287. Глубокие артерии шеи и головы. Вид справа. 1-а. vertebralis; 2-а. basilaris; 3-аа. cerebri posterior (dextra et sinistra); 4-a. ophtalmica; 5-a. carotis interna; 6-a. palatina ascendens; 7-a. facialis; 8-a. carotis externa; 9-a. lingualis; 10-a. thyroidea superior; 11-a. carotis communis; 12-a. cervicalis ascendens; 13-a. thoracica interna; 14-truncusbrachiocephalicus; 16-a. intercostalis suprema; 17-a. supclavia; 18-truncusthyrocervicalis.
Fig. 287. Deep arteries of head and neck. View from the right. 1-vertebral artery; 2-basillar artery; 3-right and left posterior cerebral arteries; 4-ophtalmic; 5-internal carotid artery; 6-ascending palatine artery; 7-facial artery; 8-external carotid artery; 9-lingual artery; 10-superior thyroid artery; 11-common carotid artery; 12-ascending cervical artery; 13-internal thoracic artery; 14-brachiocephalic trunk; 15-costocervical trunk; 16-supreme intercostal artery; 17-subclaviar artery; 18-thyrocervical trunk.

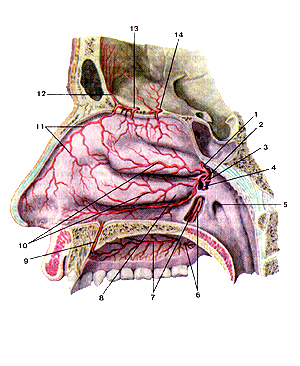

Рис. 288. Артерии латеральной стенки полости носа.
Вид со стороны полости носа.
1-задняя носоперегородочпая артерия; 2-клиновидно-небная артерия; 3-артерия крыловидного канала; 4-нисходящая нежная артерия; 5-глоточное отверстие слуховой трубы; 6-малая небная артерия; 7-большая небная артерии; 8-нижняя носовая раковина; 9-носо-небная артерия (артерия резцового канала); 10-носовые задние латеральные артерии; 11-решетчатые передние латеральные артерии; 12-передняя менингиальная артерия; 13-решетчатая задняя артерия.
Fig. 288. Артерии латеральной стенки полости носа.
Вид со стороны полости носа.
1-а. nasoseptalis posterior; 2-a. sphenopalatina; 3-a. canalis pterigoidei; 4-a. palatina descendens; 5-ostium pharyngeum lubae auditivae; 6-a. palatina minor; 7-a. palatina major; 8-concha nasalis interior; 9-a. canalis incisivus (a. nasopalatina); 10-aa. nasales posteri-ores laterales; 11-aa. etmoidales anteriores laterals 12-a. meningea anterior; 13-a. etmoidalis posterior.
Fig. 288. Arteries of lateral wall of nasal cavity.
View from the side of nasal cavity.
I-posterior nasoseptal artery; 2-sphenopalatine artery; 3-artery of pterygoid canal; 4-descending palatine artery; 5-pharyngeal opening of auditory tube; 6-minor palatine artery; 7-major palatine artery; 8-infe-rior nasal concha; 9-nasopalatinc artery (artery of incise canal); 10-lat-eral posterior nasal arteries; 11-lateral anterior ethmoid arteries; 12-anterior meningeal artery; 13-posterior ethmoid artery.

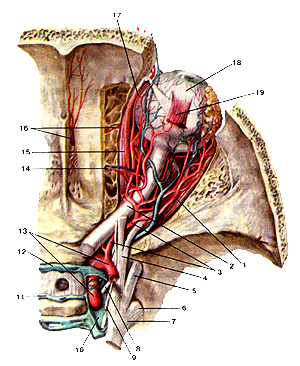

Рис. 289. Артерии и вены глазницы, правой. Вид сверху. Верхняя стенка глазницы удалена. 1-верхняя глазная вена; 2-зрительный нерв; 3-глазная артерия; 4-глазной нерв; 5-верхнечелюстной нерв; 6-нижнечелюстной нерв; 7-тройничный узел; 8-глазодвигательный нерв; 9-блоко-вый нерв; 10-пещеристый синус (вскрыт); 11-задний межпеше-ристый синус; 12-передний межпещеристый синус; 13-внутрен-няя сонная артерия; 14-задние решетчатые артерия и вена; 15-верхняя косая мышца (глаза); 16-передние решетчатые артерия и вена; 17-надглазничная артерия; 18-глазное яблоко; 19-верхняя прямая мышца глаза (отрезана).
Fig. 289. Артерии и вены глазницы, правой. Вид сверху. Верхняя стенка глазницы удалена. 1-v. ophtalmica superior; 2-n. opticus; 3-a. ophtalmica; 4-n. ophtalmi-cus; 5-n. maxillaries; 6-mandibularis; 7-ganglion trigeminale; 8-n. oculomotorius; 9-n. trochlearis; 10-sinus cavemosus posterior; 11-sinus intercavernosus posterior; 12-sinus intercavernosus anterior; 13-a. carotis interna; 14-a. ethmoidalis posterior et v. ethmoidalis posterior; 15-m. obliquus superior (oculi); 16-a.elhmoidales anteriores et v. ethmoidalis posterior; 17-a. supraorbitalis; 18-bulbus oculi; 19-m. rec-lus oculi superior.
Fig. 289. Arteries and veins of right orbital cavity. View from above. Superior wall oforbital cavity is removed. \-superior ofmxa'i vein; l-opvic nerve; VopYiiaYrmc аПету, \-op\v thalmic nerve; 5-maxillary nerve; 6-mandibullar nerve; 7-trigeminea ganglion; 8-oculmotor nerve; 9-trochlear nerve; 10-cavernous (sinui /opened); 11-posterior intercavernous sinus; 12-anterior intercav ernous sinus; 13-internal carotid artery; 14-posterior ethmoid arter and vein; 15-superior oblique muscle (of eye); 16-anterior ethmoi< artery and vein; 17-supraorbital artery; 18 -eyeball; 19-superior rectu; muscle of eye (removed^.

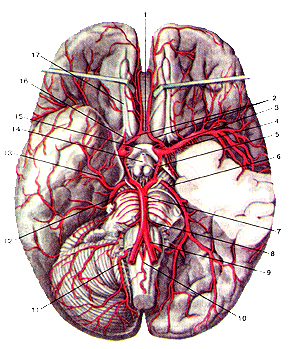

Рис. 290. Артерии головного мозга. Вид снизу. 1-передняя соединительная артерия; 2-передняя мозговая артерия; 3-внутренняя сонная артерия; 4-средняя мозговая артерия; 5-задняя соединительная артерия; 6-задняя мозговая артерия; 7-базиляриая артерия; 8-передняя нижняя мозжечковая артерия; 9-гюзвоночная артерия; 10-передняя спинномозговая артерия; 11-задняя нижняя мозжечковая артерия; 12-верхняя мозжечковая артерия; 13-теменно-затылочная артерия; 14-воронка гипоталамуса; 15-зрительный перекрест; 16-переднее продырявленное вещество; 17-обонятельный тракт.
Fig. 290. Артерии головного мозга. Вид снизу. 1-а. communicans anterior; 2-a. cerebri anterior; 3-a. carotis interna; 4-a. cerebri media; 5-a. communicans posterior; 6-a. cerebri posterior; 7-a. basilaris; 8-a. cerebelli inferior anterior; 9-a. vertebralis; 10-a. spinalis anterior; 11-a. cerebelli inferior posterior; 12-a. cerebelli superior; 13-a. parietooccipitalis; 14-infundibulum (hypothalamici); 15-chiasma opticum; 16-substantia pertorata rostalis (anterior); 17-tractus olfactorius.
Fig. 290. Arteries of brain. Inferior aspect.
1-anterior communicating artery; 2-anterior cerebral artery; 3-internal carotid artery; 4-media! cerebral artery; 5-posterior communicating artery; 6-posterior cerebral artery; 7-basillar artery; 8-anterior interior cerebellar artery; 9-vertebral artery; 10-anterior spinal artery; II-posterior inferior cerebellar artery; 12-superior cerebellar artery; 13-pari-etooccipital artery; 14-infundibulum (ofhypothalamus); 15-opticchi-asm; 16-anterior perforated substance; 17-olfactory tract.
