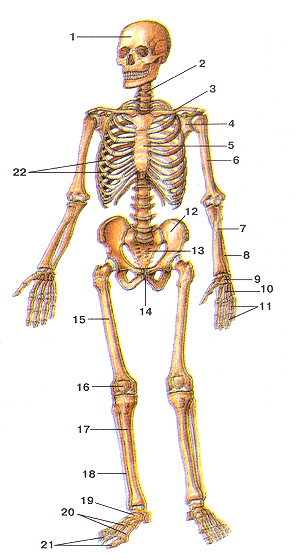

Рис. 1. Скелет человека. Вид спереди.
1-череп; 2-позвоночный столб; 3-ключица; 4-лопатка; 5-груди-на; 6-плечевая кость; 7-лучевая кость; 8-локтевая кость; 9-кости запястЕ>я; 10-кости пясти; 11-фаланги пальцев кисти; 12-тазовая кость; 13-крестец; 14-лобковый симфиз; 15-бедренная кость; 16-надколенник; 17-большеберцовая кость; 18-малоберцовая кость; 19-кости предплюсны; 20-кости плюсны; 21-фаланги пальцев стопы; 22-ребра (грудная клетка).
Fig. I. Skeleton hominis. Вид спереди.
1-cranium; 2-columna vertebralis; 3-clavicula; 4-scapula; 5-sternum; 6-humerus; 7-radius; 8-ulna; 9-ossa carpi; 10-ossa metacarpi; 11-pha-langes digitorum manus; 12-os coxae; 13-os sacrum; 14-symphisis pubica; 15-osfemoris; 16-patella; 17-tibia; 18-fibula; 19-ossa metatarsi; 20-ossa tarsi; 21-phalanges digitorum pedis; 22-cosiae (compages thoracis)
Fig. 1. Human skeleton. Anterior aspect.
1-cranium; 2-vertebral column; 3-clavicle; 4-scapula; 5-sternum; 6-humerus; 7-radius; 8-ulna; 9-carpal bones; 10-metacarpals; 11-pha-langes of fingers of hand; 12-hipbone; 13-sacrum; 14-pubicsymphysis; 15-thigh bone; 16-patella; 17-tibia; 18-fibula; 19-tarsal bones; 20-mctalarsals; 21-phalanges of digits of foot; 22-ribs (thoracic cage).

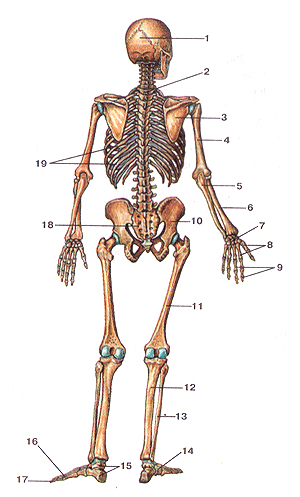

Рис. 2. Скелет человека. Вид сзади.
1-череп; 2-позвоночный столб; 3-лопатка; 4-плечевая кость; 5-локтевая кость; 6-лучевая кость; 7-кости запястья; 8-кости пясти; 9-фаланги пальцев кисти; 10-тазовая кость; 11-бедренная кость; 12-большеберцовая кость; 13-малоберцовая кость; 14-кос-ти стопы; 15-кости предплюсны; 16-кости плюсны; 17-фаланги пальцев стопы; 18-крестец; 19-ребра (грудная клетка).
Fig. 2. Skeleton hominis. Вид сзади.
I-cranium; 2-columna vertebralis; 3-scapula; 4-humerus; 5-ulna; 6-radius; 7-ossa carpi; 8-ossa metacarpi; 9-phalanges digitorum manus; 10-os coxae; 11-os femoris; I2-tibia; I3-fibula; 14-ossa pedis; 15-ossa tarsi; 16-ossa metatarsi; 17-phalanges digitorum pedis; I8-os sacrum; I9-costae (compages thoracis).
Fig. 2. Human skeleton. Posterior aspect.
1-skull; 2-vertebral column; 3-scapula; 4-humerus; 5-ulna; 6-radius; 7-carpal bones; 8-metacarpaIs; 9-phalanges of fingers of hand; 10-hip bone; 11-thigh bone; 12-tibia; 13-fibu!a; 14-bones of foot; 15-tarsal bones; 16-metatarsals; 17-phalanges of digits of foot; 18-sacrum; 19-ribs (thoracic cage).

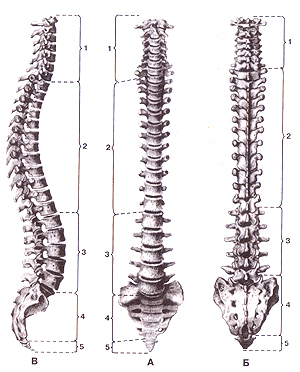

Рис. 3. Позвоночный столб (columna vertebralis). А — вид спереди; Б - вид сзади; В — вид сбоку. 1-шейный отдел; 2-грудной отдел; 3-поясничный отдел; 4-крес-теи; 5-копчик.
Fig. 3. Columna vertebralis. А - вид спереди; Б — вид сзади; В — вид сбоку. 1-vertebrae cervicales; 2-vertebrae thoracicae; 3-vertebrae lumbales; 4-os sacrum; 5-os coccygis.
Fig. 3. \fertebral column.
A-anterior aspect; Б-posterior aspect; B-lateral aspect! 1-cervical vertebrae; 2-thoracic vertebrae; 3-lumbar vertebrae: 4-sacrum; 5-coccyx.

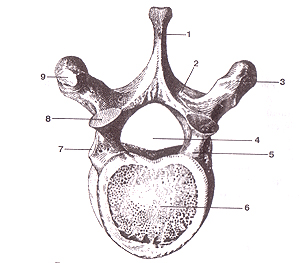

Рнс. 4. Грудной позвонок. Вид сверху.
I-остистый отросток; 2-дуга позвонка; 3-поперечный отросток; 4-позвоночное отверстие; 5-ножкадуги позвонка; 6-тело позвонка; 7-реберная ямка; 8-верхний суставной отросток; 9-попереч-ная реберная ямка (реберная ямка поперечного отростка).
Fig. 4. Vertebra thoracica. Вид сверху.
1-processus spinosus; 2- arcus vertebrae; 3- processus transversus; 4-foramen vertebrale; 5 - pediculus arcus vertebrae; 6 - corpus vertebrae; 7- fovea costalis; 8 - processus articularis superior; 9- fovea costalis transversus (fovea costalis processus transversi)
Fig. 4. Thoracic vertebra. Superior aspect.
1-spinous process; 2-vertebral arch; 3-transverse process; 4-vertebral foramen; 5-pedicle; 6-vertebra! body; 7-costal facet; 8-superior articular process; 9- transverse costal facet.

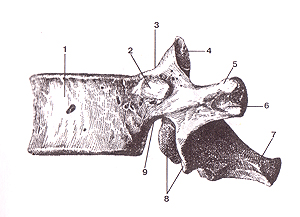

Рис. 5. Грудной позвонок (vertebra thoracica). Вид сбоку. I -тело позвонка; 2-реберная ямка; 3-верхняя позвоночная вырезка; 4-верхний суставной отросток; 5-поперечная реберная ямка (реберная ямка поперечного отростка); 6-поперечный отросток; 7-остистый отросток; 8-нижние суставные отростки; 9-нижняя позвоночная вырезка.
Fig. 5. Vertebra thoracica. Вид сбоку.
I - corpus vertebrae; 2- fovea costalis; 3 - incisura vertebralis superior; 4-processus articularis superior; 5- fovea costalis transversus (fovea costalis processus transversi); 6- processus transversus; 7- processus spinosus; 8 - processus articulares inferiores; 9- incisura vertebralis inferior.
Fig. 5. Thoracic vertebra. Lateral aspect.
I-vertebral body; 2-costal facet; 3-superior vertebral notch; 4-superior articular process; 6-transverse costal facet; 7-spinous process; 8-inferi-or articular process; 9-inferior vertebral notch.

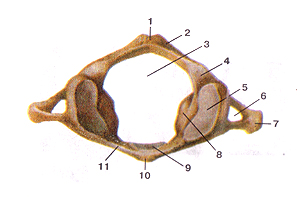

Рис. 6. Первый шейный позвонок (атлант—atlas). Вид сверху. I-задний бугорок; 2-задняя дуга; 3-позвоночное отверстие; 4-бо-розда позвоночной артерии; 5-верхняя суставная ямка; 6-попе-речное отверстие (отверстие поперечного отростка); 7-попереч-иый отросток; 8-латеральная масса; 9-ямка зуба; 10-передний бугорок; 11 -передняя дуга.
Fig. 6. Vertebra cervicalis prima (atlas). Вид сверху. 1- tuberculum posterius; 2 - arcus posterior; 3- foramen vertebrale; 4-sulcus arteriae vertebralis; 5- fovea articularis superior; 6- foramen transversarium; 7- processus transversus; 8- massa lateralis;9- fovea dentis; 10-tuberculum anterius; 11 - arcus anterior.
Fig. 6. The first cervical vertebra (atlas). Superior aspect. I-posterior tubercle; 2-posterior arch; 3-yertebral foramen; 4-groove for vertebral artery; 5-transverse foramen; 6- foramen transversarium; 7-transverse process; 8-lateral mass; 9-facet for dens; 10-anterior tubercle; 11-anterior arch.

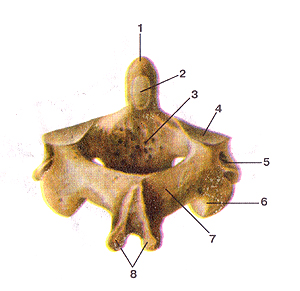

Рис. 7. Второй шейный позвонок (осевой-axis).
Вид сзади и сверху.
1-зуб осевого позвонка; 2-задняя суставная поверхность; 3-тел< позвонка; 4-верхняя суставная поверхность; 5-поперечный отро сток; 6-нижний суставной отросток: 7-дуга позвонка; 8-остистьн отросток.
Fig. 7. Vertebra cervicalis secunda (axis). Вид сзади и сверху. I - dens; 2- facies articularis posterior; 3- corpus vertebrae; 4- facie articularis superior; 5 - processus transversus; 6- processus articular! inferior; 7 - arcus vertebrae; 8 - processus spinosus.
Fig. 7. The second cervical vertebra (axis).
Posterior and superior aspects.
1-dens; 2-posterior articular facet; 3-vertebral body; 4-superior articu lar facet; 5-transverse process; 6-inferior articular process; 7-vertebr; arch; 8-spinous process.

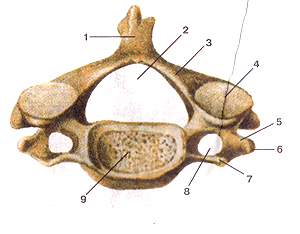

Рис. 8. Шейный позвонок (vertebra cervicalis). Вид сверху. 1-остистый отросток; 2-позвоночное отверстие; 3-дуга позвонка; 4-верхний суставной отросток; 5-поперечныи отросток; 6-задний бугорок поперечного отростка; 7-передний (сонный) бугорок; 8-поперечное отверстие (отверстие поперечного отростка); 9-те-ло позвонка.
Fig. 8. Vertebra cervicalis. Вид сверху.
1-processus spinosus; 2-foramen vertebrale; 3-arcus vertebrae; 4-processus articularis superior; 5-processus transversus; 6-tuberculum posterius processus transversus; 7-tuberculum caroticum; 8-foramen transversarium; 9-corpus vertebrae.
Fig. 8. Cervical vertebra. Superior aspect.
1-spinous process; 2-vertebral foramen; 3-vertebral arch; 4-superior articular process; 5-transverse process; 6-posterior tubercle of transverse process; 7-anterior (carotid) tubercle; 8-foramen transversarium; 9-vertebral body.

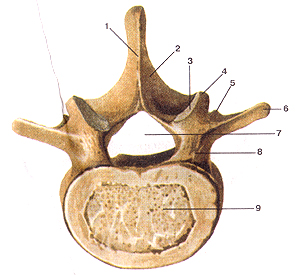

Рис. 9. Поясничный позвонок (vertebra lumbalis). Вид сверху. 1-остистый отросток; 2-дуга позвонка; 3-верхний суставной отросток: 4-сосцевидный отросток; S-добавочный отросток; 6-по-перечный отросток; 7-позвоночное отверстие; 8-ножка дуги позвонка; 9-тело позвонка.
Fig. 9. Vertebra lumbalis. Вид сверху.
l-processus spinosus; 2-arcus vertebrae; 3-processus articularis superior; 4-processus mamillaris; 5-processus accessorius; 6-processus transversus; 7-foramen vertebrale; 8-pediculus arcus vertebrae; 9-corpus vertebrae.
Fig. 9. Lumbar vertebra. Superior aspect.
l-spinous process; 2-vertebral arch; 3-superior articular process; 4-mammillary process; 5-accessory process; 6-transverse process; 7-ver-tebral foramen; 8-pedicle; 9-vertebral body.

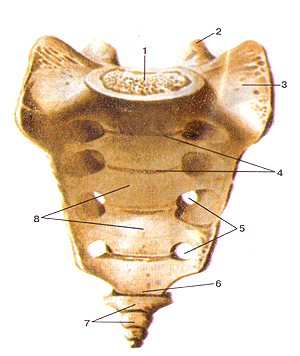

Рис. 10. Крестец (os sacrum). Вид спереди (тазовая поверхность). 1-основание крестца; 2-верхний суставной отросток; 3-латераль-ная часть; 4-поперечные линии; 5-тазовые крестцовые отверстия; 6-верхушка крестца; 7-копчик; 8-крестцовые позвонки.
Fig. 10. Os sacrum. Вид спереди (тазовая поверхность). 1-basis ossi sacri; 2-processus arlicularis superior; 3-pars lateralis; 4-lineae transversae; 5-foramina sacralia anteriora; 6-apex ossis sacri; 7-os coccygis; 8-vertebrae sacrales.
Fig. 10. Sacrum. Anterior aspect (pelvic surface). 1-base; 2-superior articular process; 3-lateral part; 4-transverse ridges; 5-anterior sacral foramina; 6-apex; 7-coccyx; 8-sacral vertebrae.

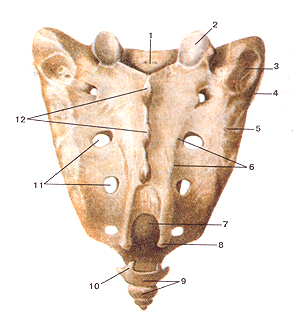

Рис. 11. Крестец (os sacrum). Вид сзади (дорсальная поверхность).
1-крестцовый канал (верхнее отверстие); 2-верхний суставной отросток; 3-крестцовая бугристость; 4-ушковидная поверхность; 5-латеральный крестцовый гребень; 6-промежуточный крестцовый гребень; 7-крестцовая щель (нижнее отверстие крестцового канала); 8-крестцовый рог; 9-копчик (копчиковые позвонки); 10-копчиковый рог; 11-дорсальные (задние) крестцовые отверстия; 12-срединный крестцовый гребень
Fig. 11. Os sacrum.
Вид сзади (дорсальная поверхность).
1-canalis sacralis; 2-processus articularis superior;3-tuberositas sacralis; 4-facies auricularis; 5-crista sacralis lateralis; 6-crista sacralis intermedia; 7-hiatus sacralis (foramen canalis sacralis inferius); 8-cornu sacrale; 9-os coccygis (vertebrae coccygeae); 10-cornu coc-cygeum; 11 -foramina sacralia posteriora; 12-crista sacralis mediana.
Fig. 11. Sacrum. Posterior aspect (dorsal surface).
1-sacral canal (superior opening); 2-superior articular process; 3-sacral tuberosity; 4-auricular surface; 5-lateral sacral crest; 6-intermediate sacral crest; 7-sacral hiatus (inferior opening of sacral canal); 8-sacral horn; 9-coccyx (coccygeal) vertebrae; 10-coccygeal cornu; 11-posteri-or (dorsal) sacral foramina.

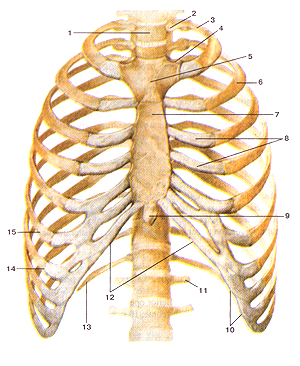

Рис. 12. Грудная клетка (thorax).
Вид спереди.
1-первый (I) грудной позвонок; 2-головка первого ребра; 3-иер-вое (I) ребро; 4-ключичная вырезка грудины; 5-рукоятка грудины; 6-второе (II) ребро; 7-тело грудины; 8-реберные хряши; 9-мечевидный отросток; 10-ребернаядуга; 11-реберный отросток первого поясничного позвонка; 12-подгрудинный угол; 13-две-надцатое (XII) ребро; 14-седьмое (VII) ребро; 15-восьмое (VIII) ребро.
Fig. 12. Thorax. Вид спереди.
1-vertebra thoracica (Thl ); 2-caput costae primae; 3-costa prima; 4-incisura clavicularis sterni; 5-manubrium sterni; 6-costa II; 7-corpus sterni; 8-cartilagines costales; 9-processus xiphoideus; 10-arcus costal-is; 11-processuscostalis vertebrae lumbalis (LI ); 12-angulus infraster-nalis; 13-costa XI I; 14-costaVII; 15-costa VIII.
Fig. 12. Thoracic cage.
Anterior aspect.
1-first (I) thoracic vertebra; 2-caput of the 1 rib; 3-1 rib; 4-clavicular notch; 5-manubrium of sternum; 6-second (11) rib; 7-body of sternum; 8-costal cartilage; 9-xiphoid process; 10-costal arch; 11-costal process of the first lumbar vertebra; 12-subcostal angle; 13-12 (XII) rib; 14-sev-enth (VII) rib; 15-eighth (VIII) rib.

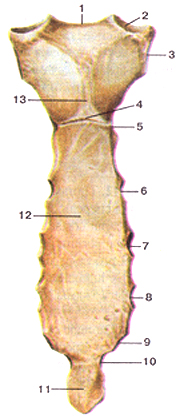

Рис. 13. Грудина (sternum).
Вид спереди.
1-яремная вырезка; 2-ключичная вырезка; 3-вырезка 1-ребра (реберная вырезка); 4-угол фудины; 5-вырезка 11-ребра; 6-вырезка Ill-ребра; 7-вырезка IV-ребра; 8-вырезка V-ребра- 9-вырезка VI-ребра; 10-вырезка VII-ребра; 11-мечевидный отросток; 12-тело фудины; 13-рукоятка фудины.
Fig. 13. Sternum.
Вид спереди.
1-incisura jugularis; 2-incisura clavicularis; 3-incisura costalis I; 4-angulus sterni; 5-incisura costalis II; 6-incisura costalis III; 7-incisura costalis IV; 8-incisura costalis V; 9-incisura costalis VI; 10-incisura costalis VII; 11 -processus xiphoideus; 12-софи5 sterni; 13-manubrium sterni.
Fig. 13. Sternum. Anterior aspect.
I-jugular notch; 2-clavicular notch; 3-costal notch for the first rib; 4-costal angle; 5-costal notch for the second rib; 6-costal notch for the third rib; 7-costaI notch for the forth rib; 8-costal notch for the fifth rib; 9-costal notch for the sixth rib; 10-costal notch for the seventh rib; 11-xiphoid process; 12-body of sternum; 13-manubrium of sternum.

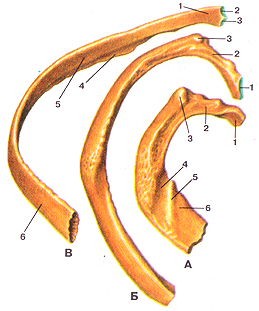

Рис. 14. Ребра (costae). А—первое (I) ребро; Б-второе (II) ребро; В-восьмое (VIII) ребро.
A. 1-головка ребра; 2-шейка ребра; 3-бугорок ребра; 4-борозда подключичной артерии; 5-бугорок передней лестничной мышцы: 6-борозда подключичной артерии.
Б. 1-головка ребра; 2-шейка ребра; 3-бугорок ребра,
B. 1-головка ребра; 2-суставная поверхность головки ребра; 3-гребень головки ребра; 4-борозда ребра; 5-тело ребра; 6-гру-линный конец ребра.
Fig. 14. Costae. Вид сверху. A-costa (I) prima; Б-costa II; B-costa VIII
A. 1-caput costae; 2-collum costae; 3-tuberculum costae; 4-sulcus arteriae subclaviae; 5-tuberculum musculi scaleni anterioris; 6-sulcus venae subclaviae.
Б. 1-caput costae; 2-collum costae; 3-tuberculum costae.
B. 1-caput costae; 2-facies articularis capitis costae; 3-crista capitis costae; 5-corpus costae; 6-pars sternalis costae.
Fig. 14. Ribs.
A-firth rib; Б-second rib; B-eighth rib.
A. 1-head of rib; 2-neck of rib; 3-tubercle of rib; 4-groove forsubcla-vian artery; 5-scalene tubercle; 6-groove for subclavian vein.
Б. 1-head of rib; 2-neck of rib; 3-tubercle of rib.
B. 1-head of rib; 2-articular facet; 3-crest of head of rib; 4-costal groove; 5-body of rib; 6-sternal end of rib.
